Chapter 6: Board Test System
Using the Board Test System
■
Color bar test pattern —Specifies the test pattern to output to the monitor. The
following choices are available:
6–17
■
■
■
■
Color bar
Red
Green
Blue

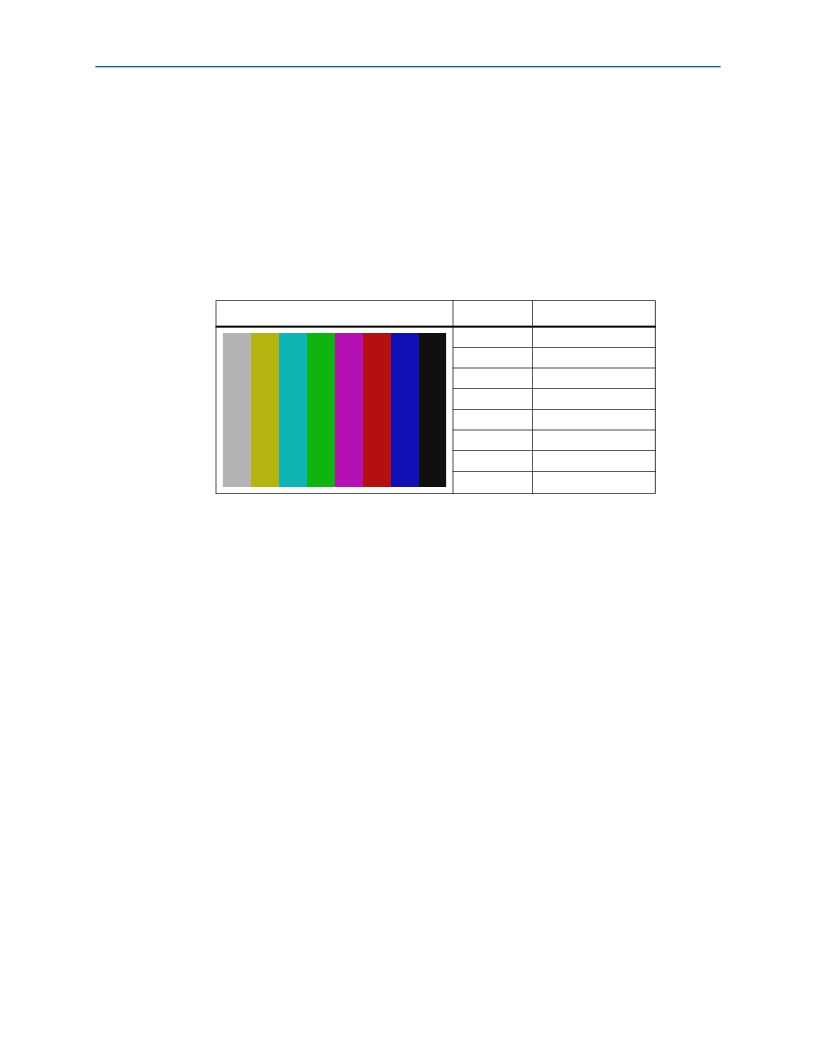

Table 6–2 shows the color bar test pattern and corresponding color names and
RGB values.
Table 6–2. HDMI Color Bar Test Pattern
Color Bars
Color
White/Grey
Yellow
Cyan
Green
Magenta
Red
Blue
Black
RGB Values
180,180,180
180,180,16
16,180,180
16,180,16
180,16,180
180,16,16
16,16,180
16,16,16
■
Resolution —Specifies the resolution to output to the monitor. The following
choices are available:
■
■
1080p —1920 × 1080 progressive
720p —1280 × 720 progressive
■
■
■
Start —Initiates the test.
Stop —Terminates the test.
Get EDID —Reads the extended display information data (EDID) from the
monitor and displays the results.
SDI
Testing the SDI requires connecting a SMB loopback cable as shown in Figure 6–9 .
? November 2009
Altera Corporation
Audio Video Development Kit, Stratix IV GX Edition User Guide
